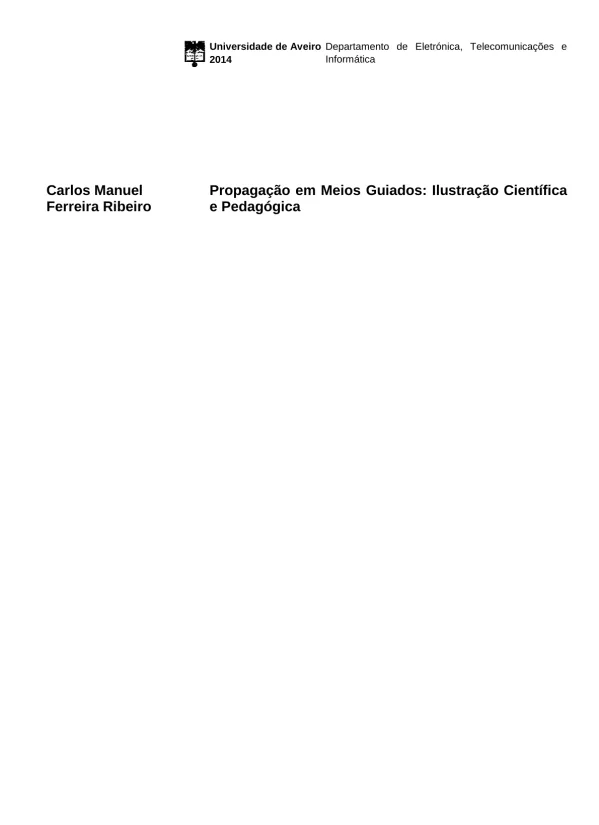

Propagação em Meios Guiados: Ilustração Científica e Pedagógica

Este documento aborda la temática de la "Propagação em Meios Guiados: Ilustração Científica e Pedagógica", enfocando la importancia del desarrollo de programas educativos que ilustran fenómenos físicos relacionados con las líneas de transmisión. La necesidad de herramientas didácticas que permitan a los estudiantes comprender mejor los conceptos abstractos en este campo se justifica por la creciente importancia de la tecnología moderna, donde dispositivos operan a altas frecuencias y la digitalización de señales es crucial. El autor reconoce las dificultades que enfrentan los estudiantes en la comprensión de conceptos como el modelo de la línea de transmisión, la representación de tensión y corriente con fasores, la impedancia en líneas terminadas y la Carta de Smith. Este trabajo busca ofrecer una solución a estas dificultades mediante el desarrollo de programas interactivos que permitan visualizar y experimentar con estos conceptos.

Para la creación de los programas educativos, el autor se centra en el uso de la herramienta de programación MATLAB debido a su facilidad de uso, capacidad gráfica y herramientas matemáticas avanzadas. Se menciona que MATLAB proporciona una interfaz gráfica de usuario (GUI) intuitiva para la creación de aplicaciones autosuficientes con interfaces gráficas que automatizan tareas y cálculos. La elección de MATLAB se justifica por la existencia de una escasez de programas científicos que ilustren los fenómenos físicos relacionados con las líneas de transmisión. El desarrollo de las herramientas didácticas se centra en diferentes aspectos como la simulación de la propagación de señales en una línea de transmisión, la visualización de fasores, la comprensión de la onda estacionaria y la aplicación de la Carta de Smith.

El documento presenta una serie de programas diseñados para ilustrar diferentes aspectos de la propagación en medios guiados. Entre estos ejemplos se incluyen:

• Programa de simulación de la propagación de un pulso discreto: Este programa, desarrollado por la Universidad de Stanford, permite al usuario observar la propagación de un pulso discreto en una línea de transmisión.
• Programa para determinar la impedancia/admitancia de una línea de transmisión: Desarrollado por Amanogawa, este programa permite visualizar la impedancia en un punto específico de una línea de transmisión sin pérdidas.
• Programa que simula el comportamiento de un circuito físico discreto: Este programa permite al usuario simular el comportamiento de un circuito con un número creciente de secciones, aproximándose a una línea de transmisión ideal.
• Programa para visualizar la propagación de ondas en una línea de transmisión: Este programa permite al usuario observar la onda incidente, la onda reflejada y la onda resultante, además de los fasores en diferentes puntos de la línea.
• Programa para el análisis de impedancia en una línea de transmisión: Este programa muestra la impedancia, el coeficiente de reflexión y la onda estacionaria en una línea de transmisión, incluyendo la posibilidad de incluir pérdidas.
• Programa para la adaptación de líneas de transmisión: Este programa permite al usuario diseñar una configuración que adapte una línea de transmisión utilizando stubs, inductores o condensadores.
• Programa para visualizar la interacción de una onda plana con dos medios dieléctricos: Este programa permite al usuario observar el campo eléctrico y magnético de una onda plana incidente, reflejada y transmitida, además de analizar el coeficiente de reflexión y transmisión.

El documento presenta un valioso aporte a la educación en el campo de la propagación en medios guiados. Los programas desarrollados proporcionan una herramienta didáctica invaluable para la enseñanza de conceptos complejos de manera visual e interactiva. Las aplicaciones prácticas de estos programas son amplias, ya que permiten a los estudiantes comprender mejor los fenómenos físicos involucrados en la transmisión de señales, la adaptación de impedancias y la interacción de ondas electromagnéticas. La posibilidad de realizar simulaciones y visualizar los resultados de manera dinámica facilita la comprensión de conceptos abstractos y permite una mejor comprensión de los conceptos teóricos. El documento, además, contribuye a la investigación y desarrollo en el área de la educación en ingeniería, ofreciendo nuevas herramientas para la enseñanza y el aprendizaje de conceptos fundamentales.
