I.Unidades de Tratamiento de Aire CAIB y UTBS Soluciones para Climatización Profesional
CAIB y UTBS ofrecen unidades de tratamiento de aire (UTA) de alta calidad para locales comerciales y cocinas profesionales. Estas UTAs destacan por su robusta construcción con caja de chapa de acero galvanizado, aislamiento térmico y acústico de alta eficiencia (50 mm de fibra de vidrio, clasificación al fuego A1), y ventiladores centrífugios con motores incorporados. Se ofrecen modelos con baterías eléctricas, baterías de agua caliente, y baterías de agua reversible (bomba de calor), permitiendo una amplia flexibilidad en la climatización. Los filtros disponibles incluyen G4, F5 y F7, garantizando una excelente calidad del aire. El montaje es reversible, facilitando el acceso para mantenimiento. Los modelos incorporan características como temporizador de post-ventilación, interruptor de presión diferencial para seguridad, y la posibilidad de integrar variadores de frecuencia para un control preciso del flujo de aire. Tanto CAIB como UTBS ofrecen una amplia gama de configuraciones y opciones de módulos accesorios para optimizar el rendimiento y adaptabilidad a diferentes necesidades.

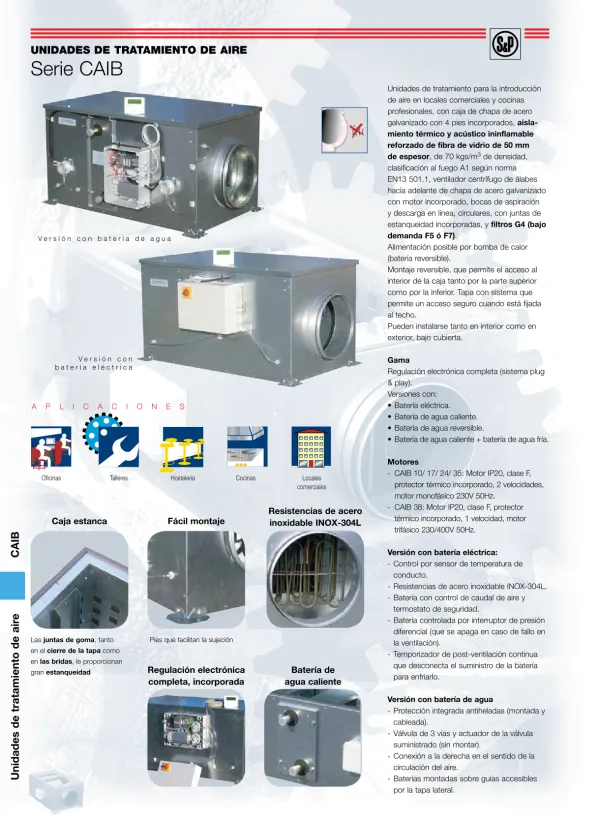

1. Descripción General de las Unidades de Tratamiento de Aire CAIB y UTBS
Las unidades de tratamiento de aire CAIB y UTBS están diseñadas para la introducción de aire en locales comerciales y cocinas profesionales. Su construcción robusta incluye una caja de chapa de acero galvanizado con cuatro pies, aislamiento térmico y acústico ininflamable reforzado con fibra de vidrio de 50 mm de espesor y una densidad de 70 kg/m³. Cumplen con la clasificación al fuego A1 según la norma EN 13501-1. El sistema utiliza un ventilador centrífugo de álabes hacia adelante, también de chapa de acero galvanizado, con motor incorporado. Las bocas de aspiración y descarga son circulares, en línea, con juntas de estanqueidad integradas. Se incluyen filtros G4, con opción a F5 o F7 bajo demanda. El sistema permite la alimentación mediante bomba de calor (batería reversible). El montaje es reversible, ofreciendo acceso a la caja tanto por la parte superior como inferior, con un sistema de tapa seguro para instalaciones en techo. La batería incorpora un interruptor de presión diferencial (que se apaga en caso de fallo de ventilación) y un temporizador de post-ventilación continua para enfriar la batería tras su funcionamiento. Es fundamental verificar la compatibilidad eléctrica del motor (voltaje, intensidad, frecuencia) con la instalación.
2. Características de las Unidades CAIB Tipos de Baterías y Opciones de Control
Los modelos CAIB se ofrecen en diferentes versiones: BCFR (con batería de agua caliente y fría), con opciones de alimentación para baterías eléctricas monofásicas (230V, solo modelo CAIB 10) o trifásicas (400V para el resto de modelos con batería eléctrica). Incorporan sistemas de control automático, mando a distancia y botón boost. Adicionalmente, se pueden incluir un sensor de temperatura del conducto (TG-K), una válvula motorizada de 3 vías para el control de la batería de agua (3WV), un registro de control de heladas, y protección contra heladas en la batería del sensor mediante una válvula de apertura/parada del ventilador (TGA1). También cuenta con protección contra sobrecalentamiento de la batería eléctrica. Las pruebas de rendimiento se realizan con aire seco a 20ºC y 760 mm Hg, siguiendo las normas ISO 5801 y AMCA 210-99. Las características acústicas cumplen con la norma British Standard BS 848 part 2:1985, con el nivel de presión sonora medido a 4 metros con el ventilador entubado en la descarga (Lp en dB(A)). Se proporciona un espectro de potencia sonora con valores de corrección para ajustar a las frecuencias medias.
3. Unidades UTBS Modularidad Filtrado y Baterías
Las unidades UTBS presentan un diseño modular, ofreciendo flexibilidad en su configuración. La sección de filtrado consta de filtros planos con marcos de acero galvanizado, incluyendo un pre-filtro y un filtro de alta eficiencia con baja pérdida de carga. Se pueden incorporar baterías de frío o calor, o ambas, con opciones de 2, 4 o 6 filas para las baterías de calor y 4 o 6 filas para las de frío. El sistema de fijación de los filtros es rápido y asegura la estanqueidad. Para baterías de frío, se incluye una bandeja de condensados en acero inoxidable AISI 304 y un separador de gotas. Las dimensiones de ancho y alto son independientes de la configuración, mientras que la longitud varía según las secciones incluidas. Se indican longitudes para equipos con pre-filtro y filtro de alta eficacia, con baterías, o con ambas, con un máximo de 8 filas en la sección de baterías en cualquier combinación. Equipos con 10 filas también se ofrecen. Se proporcionan ejemplos de pesos para diferentes configuraciones, indicando que el peso total se calcula sumando el peso del bastidor y los elementos instalados.
4. Módulos Opcionales UTBS Ampliando la Funcionalidad
Las UTBS ofrecen una gama de módulos opcionales para ampliar su funcionalidad. Estos incluyen una caja de batería eléctrica (EB) con pantalla anti-radiación, una caja de baterías de agua (CB) para agua caliente y fría (con bandeja de condensados en acero inoxidable para la opción de frío), una caja de mezclas de 2 vías (2M) con dos compuertas y bafles con aislamiento de lana de vidrio incombustible, una caja de Free-Cooling en doble altura (VF) y en paralelo (PF), ambas con tres compuertas, y cajas de recuperación de calor en línea (REL), doble altura (RED), y paralelo (REP). Estas cajas de recuperación utilizan recuperadores de placas tipo cross-flow de aluminio con bandeja para la evacuación de condensados. Se pueden añadir compuertas (manuales o con servomotor) y filtros a las entradas y salidas. Todos estos módulos mantienen las mismas dimensiones en ancho y alto que el módulo principal, variando sólo la longitud (ej. 485 mm para los módulos de batería eléctrica y de baterías de agua). Las conexiones pueden ser a derecha o izquierda.
II.Características Técnicas de las Unidades CAIB
Las unidades de tratamiento de aire CAIB utilizan ventiladores centrífugios de chapa de acero galvanizado con motores monofásicos (230V, solo CAIB 10) o trifásicos (400V). Incorporan bocas de aspiración y descarga circulares con juntas de estanqueidad. Ofrecen opciones de control automático, mando a distancia y botón boost. Se pueden añadir sensores de temperatura y válvulas motorizadas para un control preciso de la batería de agua. Las características acústicas cumplen con la norma British Standard BS 848 part 2:1985. Los ensayos de rendimiento se realizan según las normas ISO 5801 y AMCA 210-99. La compatibilidad eléctrica del motor con la instalación debe verificarse siempre.
1. Ventiladores y Motores de las Unidades CAIB
Las unidades de tratamiento de aire CAIB utilizan ventiladores centrífugos con álabes hacia adelante, fabricados en chapa de acero galvanizado. Cada ventilador incorpora su propio motor. Se ofrecen dos opciones de alimentación: monofásica a 230V (solo para el modelo CAIB 10) y trifásica a 400V (para los demás modelos con batería eléctrica). Las bocas de aspiración y descarga son circulares y están diseñadas en línea, con juntas de estanqueidad integradas. Para asegurar una buena eficiencia en el punto de trabajo, se ofrecen varias potencias de motor para cada tamaño de unidad. Los motores están diseñados para trabajar con variador de frecuencia, el cual se puede suministrar opcionalmente. La caja de conexiones de los motores está ubicada lateralmente en el lado de inspección para facilitar la instalación. El drenaje de condensados y la salida de conexiones se pueden configurar tanto para el lado derecho como izquierdo del equipo. Es crucial verificar la compatibilidad de las características eléctricas del motor (voltaje, intensidad, frecuencia, etc.) con la instalación, tal como se indica en la placa del motor.
2. Sistemas de Filtrado y Baterías Eléctricas en las Unidades CAIB
Las unidades CAIB incluyen filtros G4 de serie, con la opción de instalar filtros F5 o F7 bajo demanda. En el caso de las baterías eléctricas, estas están compuestas por resistencias blindadas con un marco de chapa galvanizada y cuentan con protecciones de rearme manual y automático. Una pantalla anti-radiación protege los filtros. Los filtros cumplen con la norma UNE 779:2002 sobre la determinación de prestaciones de los filtros. La sección de filtrado está diseñada con un sistema de fijación rápida para los filtros, asegurando una perfecta estanqueidad con el bastidor. Si se instala una batería de frío, se incluye una bandeja de recogida de condensados de acero inoxidable AISI 304 y un separador de gotas para evitar el arrastre de condensados.
3. Características de Control y Seguridad en las Unidades CAIB
Las unidades CAIB ofrecen diversas opciones de control, incluyendo funcionamiento automático, mando a distancia y un botón boost. Para un control más preciso de la temperatura, se puede integrar un sensor de temperatura del conducto (TG-K). Se incluye un sistema de control de la batería mediante un interruptor de presión diferencial, el cual apaga la batería en caso de fallo de ventilación. Un temporizador de post-ventilación continua desconecta el suministro de la batería para permitir su enfriamiento. En algunos modelos, se ofrece una válvula motorizada de 3 vías (3WV) para el control de la batería de agua. También se incluyen características de seguridad como el registro de control de heladas y la protección contra heladas de la batería del sensor mediante una válvula de apertura/parada del ventilador (TGA1), y protección contra el sobrecalentamiento de la batería eléctrica. Las características acústicas cumplen con la norma British Standard BS 848 part 2:1985, y los ensayos de rendimiento se realizan según ISO 5801 y AMCA 210-99.
III.Características Técnicas de las Unidades UTBS y Módulos Opcionales
Las unidades de tratamiento de aire UTBS se caracterizan por su diseño modular, permitiendo una configuración personalizada. Incluyen secciones de filtrado con pre-filtros y filtros de alta eficiencia. Se pueden integrar baterías de calor (2, 4 ó 6 filas) y baterías de frío (4 ó 6 filas). El sistema de fijación rápida de los filtros garantiza una perfecta estanqueidad. En modelos con batería de frío, se incluye una bandeja de condensados en acero inoxidable AISI 304. Los módulos opcionales incluyen cajas de batería eléctrica, cajas de baterías de agua, cajas de mezcla, cajas de Free-Cooling, y cajas de recuperación de calor (en línea, doble altura, y paralelo). Estos módulos permiten ampliar la funcionalidad de las UTBS, adaptándolas a las necesidades específicas de cada proyecto. Se ofrecen diferentes tamaños (UTBS-3, UTBS-5, UTBS-8), cada uno con distintas dimensiones y pesos, dependiendo de la configuración.
1. Sección de Filtrado en las Unidades UTBS
La sección de filtrado de las unidades UTBS utiliza filtros planos con marcos de acero galvanizado. Incluye un pre-filtro y un filtro de alta eficiencia con baja pérdida de carga. Esta sección puede integrar una o dos baterías: una de calor, una de frío, o ambas. Las baterías de calor están disponibles en configuraciones de 2, 4 o 6 filas, mientras que las baterías de frío se ofrecen en versiones de 4 o 6 filas. El sistema de fijación de los filtros es rápido y garantiza una perfecta estanqueidad con el bastidor del equipo. En el caso de las baterías de frío, se incorpora una bandeja de recogida de condensados construida en acero inoxidable AISI 304, junto con un separador de gotas para prevenir el arrastre de condensados. La sección de filtrado es un componente clave para asegurar la calidad del aire procesado por la unidad.
2. Dimensiones y Pesos de las Unidades UTBS
Las unidades UTBS se ofrecen en diferentes tamaños, con dimensiones de ancho y alto que permanecen constantes independientemente de la configuración. Sin embargo, la longitud del equipo varía según la configuración de las secciones. La longitud se especifica para configuraciones con pre-filtro y filtro de alta eficacia y ventilador(es); con baterías y ventilador(es), con un máximo de 8 filas de baterías en cualquier combinación; y con pre-filtro, filtro de alta eficacia, baterías y ventilador(es), también con un máximo de 8 filas de baterías. También se mencionan configuraciones con 10 filas de baterías. El peso de los equipos varía según el tamaño y los componentes instalados. Para determinar el peso total, se debe sumar el peso del bastidor al peso de los elementos instalados en el climatizador. Se proporciona un ejemplo de cálculo de peso para un climatizador UTBS-3 con pre-filtro G4, batería de calor de 2 filas, batería de frío de 4 filas y ventiladores de 1,1 kW. En este ejemplo, el bastidor mide 1205 mm. Información adicional sobre pesos para UTBS-5 y UTBS-8 se incluye. La determinación del lado de las conexiones se realiza mirando en el sentido del flujo de aire, desde el lado opuesto al motor.
3. Módulos Opcionales UTBS Descripción y Características
Las unidades UTBS pueden complementarse con diversos módulos opcionales. La caja de batería eléctrica (EB) incorpora una pantalla anti-radiación aguas arriba del módulo, y tiene una longitud de 485 mm para todos los modelos. La caja de baterías de agua (CB) permite incorporar baterías de agua caliente y fría; si incluye baterías de frío, integra una bandeja de condensados en acero inoxidable y un separador de gotas. También se incluye una compuerta de regulación, accionable manual o servo-motorizadamente. La caja de mezclas de 2 vías (2M) posee dos compuertas y está disponible en dos longitudes de bafle: 600 mm y 900 mm. Los bafles incorporan aislamiento de lana de vidrio incombustible (200 mm de ancho) y un tejido de vidrio de alta resistencia para facilitar la limpieza. Otros módulos opcionales son cajas de Free-Cooling en doble altura (VF) y en paralelo (PF), ambas con tres compuertas; y cajas de recuperación de calor en línea (REL), doble altura (RED) y paralelo (REP). Estas últimas incluyen un recuperador de placas tipo cross-flow de aluminio y una bandeja para evacuación de condensados, con posibilidad de añadir compuertas (manuales o con servomotor) y tomas de presión a ambos lados de los filtros.
IV.Accesorios Eléctricos UTBS
Para un control más avanzado, UTBS ofrece accesorios eléctricos como variadores de frecuencia VFTM (para control de velocidad basado en CO2 o presión) y transmisores de presión TDP-d para sistemas de ventilación en presión o caudal constante.
1. Variador de Frecuencia VFTM
El variador de frecuencia VFTM (Tri IP21) permite modificar la velocidad del ventilador de las unidades UTBS. Esta regulación se puede realizar en función de la concentración de CO2 o de la lectura de una sonda de presión. De esta forma, se puede obtener un sistema de caudal constante o de presión constante, adaptando el funcionamiento de la unidad a las necesidades cambiantes del entorno o del proceso. El variador ofrece un control preciso y eficiente del flujo de aire, optimizando el rendimiento energético y la respuesta del sistema de ventilación.
2. Sonda de Presión TDP d
La sonda TDP-d es un transmisor de presión con display que se utiliza para controlar la presión en sistemas de ventilación que requieren presión o caudal constante. Mide la diferencia de presión entre dos puntos y la convierte en una señal eléctrica. Esta señal es compatible con diferentes sistemas de control, permitiendo una integración sencilla en sistemas de gestión de la climatización. Proporciona una lectura precisa y en tiempo real de la presión, facilitando el monitoreo y el control del sistema de ventilación y asegurando un funcionamiento óptimo.
